Zwiebelringdichtung / EinschnittdichtringeUniversaldichtringe vom Hersteller

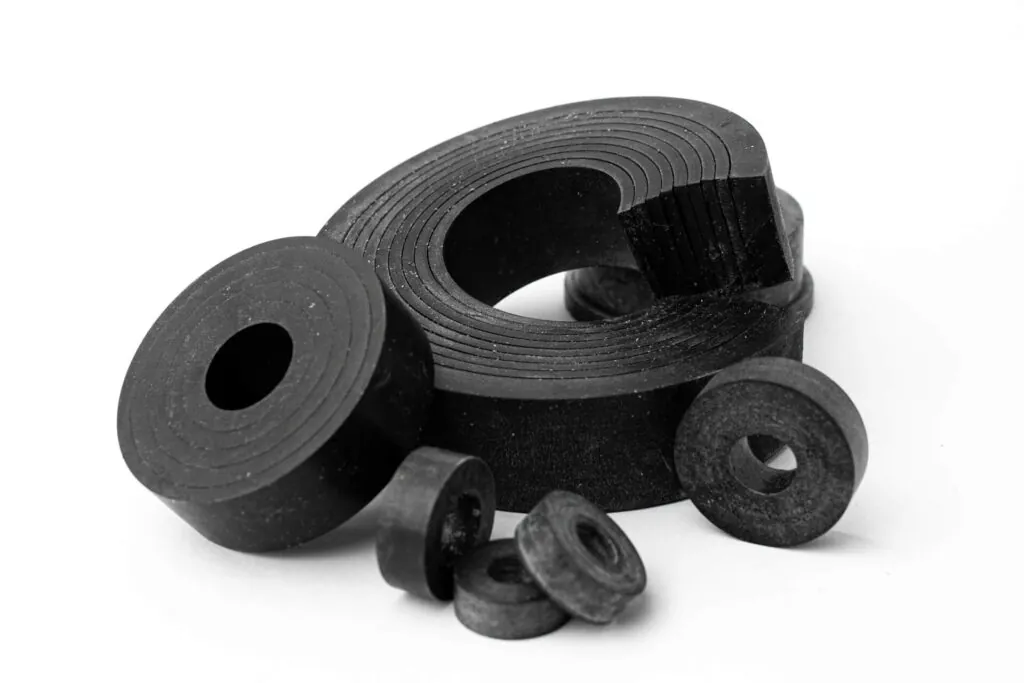

Einschnittringe (auch Zwiebeldichtungen, Universaldichtringe genannt) sind konzentrisch eingeschnittene Dichtringe, Schlauchringe und Formteile, deren Innendurchmesser je nach Bedarf stufenweise herausgetrennt werden kann – per Hand oder mit einem Messer. Ein produzierter Ring deckt damit mehrere Kabeldurchmesser/Klemmbereiche ab (PG nach DIN 46320, metrisch, Zoll oder kundenspezifisch) und reduziert die Fertigungs- und Lagerkosten deutlich.

✓ Universell & kosteneffizient:
Ein produzierter Ring wird mit weiteren Durchmessern konfektioniert – es muss dadurch nicht für jede zusätzlich benötigte Größe eine weitere Produktion erfolgen.

✓ Schnelle, kostengünstige Fertigung und Montage:
Die einzelnen Durchmesser sind in der Regel ohne weitere Werkzeugkosten anpassbar; per Hand reißbar oder mit dem Messer trennbar.

✓ Flexibel in Norm & Maß:
PG (DIN 46320), metrisch, Zoll oder frei nach Zeichnung.

✓ Materialvielfalt:
NR/SBR, NBR, CR, EPDM, CR/NBR, Silikon, FKM/Viton® – auch farbig und auf Wunsch optional mit einem Farbkennstreifen auf dem Außendurchmesser, z.B. zur besseren Unterscheidung der einzelnen Werkstoffe.

✓ Normen / Zulassungen:
Trinkwasser (KTW-BWGL, 16421/W270, WRAS/KIWA), Lebensmittelbereich (FDA/BfR), für gasführende Leitungen und Komponenten (DVGW), Brennbarkeit (UL 94 V-Klassen), ATEX-Zulassungen projektspezifisch.

✓ Qualität & Lieferfähigkeit
Voll automatische 100-%-Kontrolle möglich, enge Toleranzen (außen geschliffen), kurze Lieferzeiten von Klein- bis Großserie.

Kontakt Spezifikation

SIEGEL Dichtungen Gummi- und Kunststofffabrik steht für ISO zertifizierte Qualität.

Einschnittringe - Die Entwicklung von Siegel

Entwickelt von Herrn Richard Siegel, bieten unsere Einschnittringe eine Mehrfachverwendung eines einzelnen Dichtringes für Kabelverschraubungen und Durchführungen.

Es muß hierbei nur ein Ring produziert werden, der kostengünstig mit weiteren Durchmessern zum Heraustrennen versehen wird- gegenüber der teureren Alternative, jeden Durchmesserbereich einzeln zu produzieren.

Unsere Einschnittringe zeichnen sich durch ein spezielles Verfahren aus, das eine flexible und universelle Abdichtung gewährleistet.

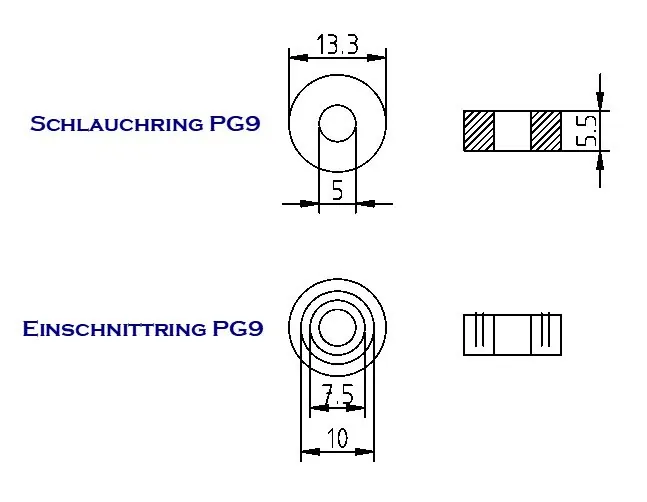

Egal, ob Sie Standardgrößen nach PG (DIN 46320), metrisch oder maßgeschneiderten Lösungen suchen - bei uns finden Sie die passenden Einschnittringe für Ihre Anforderungen.

Ob mit oder ohne Innendurchmesser, uns stehen hierfür verschiedene Bearbeitungsmöglichkeiten zur Verfügung.

Von kleinen Dimensionen bis hin zu großen Abmessungen von ca. 200 mm Außendurchmesser bearbeiten wir Dichtringe, Schlauchringe und auch Formartikel mit verschiedenen Durchmessern zum einfachen Heraustrennen mit einem Messer oder auch per Hand.

Aus verschiedenen Qualitäten und Farben, wie z. B. aus NR/SBR, NBR, CR, EPDM, CR/NBR u.a.- sowie aus Silikon und Viton.

Auch mit Farbmarkierung am Außendurchmesser nach Ihren Wünschen lieferbar.

Dank ihrer Vielseitigkeit eignen sich unsere universellen Dichtringe für eine breite Palette von Anwendungen in verschiedenen Branchen.

Produktspezifikationen

Bitte beachten Sie, dass die Produktspezifikationen je nach Materialoption variieren können. Kontaktieren Sie uns für weitere Informationen oder spezifische Anforderungen.

Material

Verschiedene Elastomere wie z.B. Nitrilkautschuk (NBR), Chloropren (CR), Ethylen-Propylen-Dien-Kautschuk (EPDM) oder auch Fluorkautschuk (FKM) und Silikon für eine zuverlässige Abdichtung bei den unterschiedlichsten Anforderungen. Auch farbige Ausführungen herstellbar- auf Wunsch auch mit Kennstreifen markiert. Weitere Informationen entnehmen Sie bitte unserer Werkstoffübersicht

Temperaturbeständigkeit

Beständig in einem breiten Temperaturbereich für den Einsatz in unterschiedlichen Umgebungen und Ländern. Von -60° C bis zu >200° C

Abmessungen - Stückzahlen

Von der Kleinserie bis zu Großserien fertigen wir alle erdenklichen Abmessungen. Nach PG (DIN46320), metrisch oder Ihren Vorgaben

Montage

Schnelle und einfache Montage ohne spezielles Werkzeug für eine zeitsparende und saubere Installation. Per Hand reißbar oder mit dem Messer trennbar.

Kabeldurchmesser klemmbereiche

Für die verschiedensten Kabeldurchmesser beginnend ab 4 mm Durchmesser und entsprechenden Klemmbereichen

Normen und Zulassungen, Zertifizierte Qualität

Wir fertigen Ihre Einschnittringe auch nach bestimmten Normen und Zulassungen, wie z.B. nach KTW, DVGW, EN16421 (W270), FDA, BfA, UL94 V... u.a. für den Einsatz in speziellen Anforderungen.

Anwendungsbereiche

Geeignet für eine Vielzahl von Anwendungen und Branchen, einschließlich Elektroindustrie, für Kabelverschraubungen, Maschinenbau, Anlagenbau, Gebäudetechnik und mehr

Lassen Sie uns über Ihr Projekt sprechen

In einem persönlichen Gespräch finden wir am schnellsten heraus, ob wir der perfekte Partner für Ihre Anforderungen sind. Seit über 70 Jahren begleiten wir Unternehmen aus Elektrotechnik, Maschinenbau, Medizintechnik, Sanitär, Hydraulik, Pneumatik, Automotive und dem Lebensmittel- & Trinkwasserbereich von der Idee bis zur Serienfertigung. Profitieren Sie von unserem Know-how, einem flexiblen Maschinenpark und zertifizierten Prozessen nach ISO 9001.
