DIN-Toleranzen für die jeweiligen Fertigungsarten

Toleranzen beschreiben zulässige Abweichungen der Nennwerte einer Dichtung. Für jede Fertigungsart gelten unterschiedliche DIN-Toleranzen. Auf dieser Seite bieten wir Ihnen eine Übersicht über die verschiedenen Allgemeintoleranzen.

DIN ISO 3302-1
toleranzen für Fertigteile
Vormals DIN 7715

Grenzabmaße für Formteile (Maße in Millimeter)

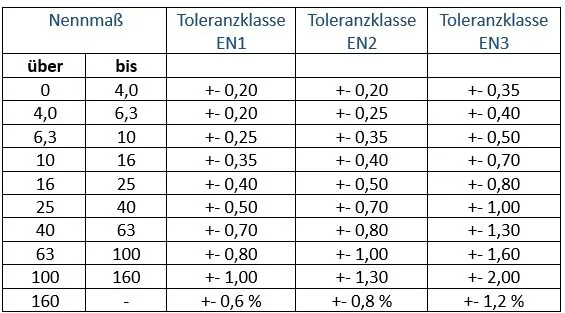

Grenzabmaße für die Innenmaße auf Dorn gefertigter Extrusionsteile -Schlauchringe, Dichtringe- (Maße in Millimeter)

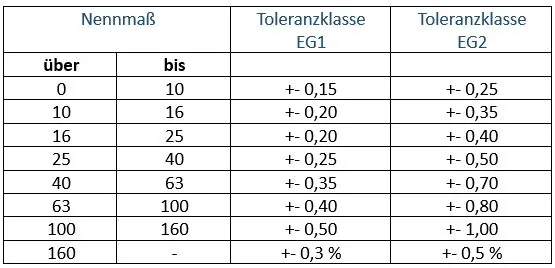

Grenzabmaße für die Außenmaße geschliffener Extrusionsteile -Schlauchringe, Dichtringe- (Maße in Millimeter)

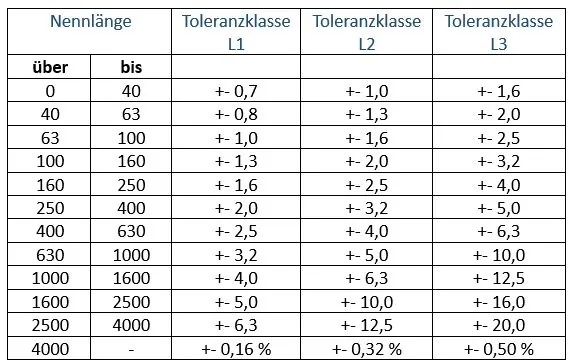

Grenzabmaße für geschnittene Längen von Extrusionsteilen (Maße in Millimeter)

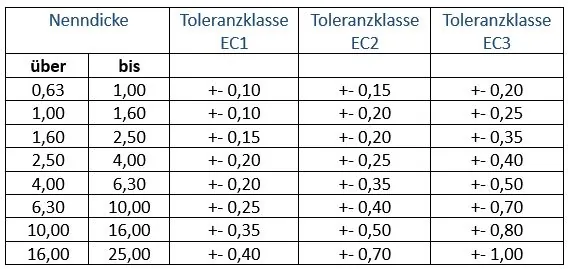

Grenzabmaße für die Dicke geschnittener Abschnitte von Extrusionsteilen (Maße in Millimeter)

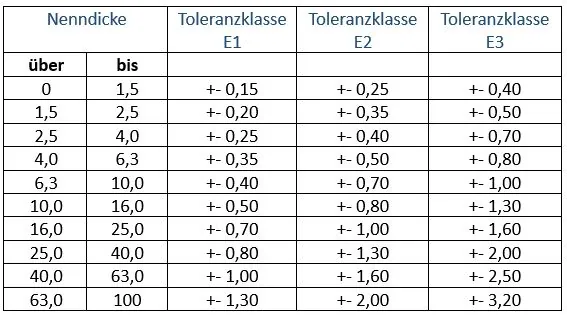

Grenzabmaße für die Maße der Querschnitte nicht unterstützter Extrusionsteile -Profile, Schläuche, Rundschnüre- (Maße in Millimeter)

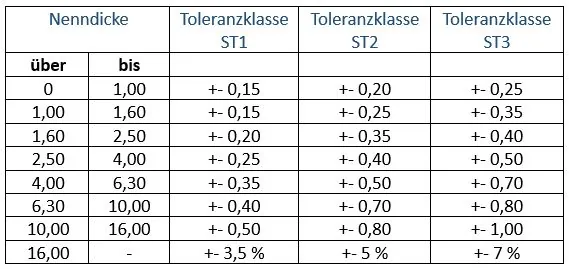

Grenzabmaße für die Dicke kalandrierter Bahnen -Stanzteile- (Maße in Millimeter)

DIN ISO 7715 Teil 5
toleranzen für Plattenmaterial

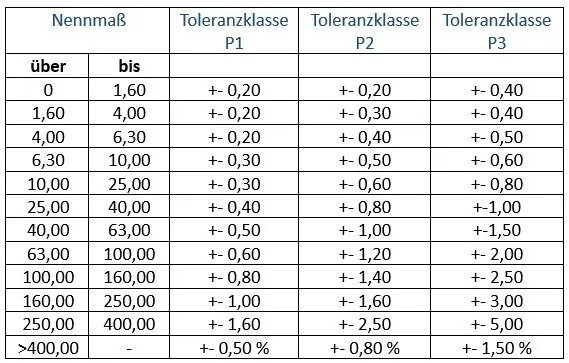

Grenzabmaße für Plattenmaterial -Stanzteile und wasserstrahlgeschnittene Dichtungen (Maße in Millimeter)

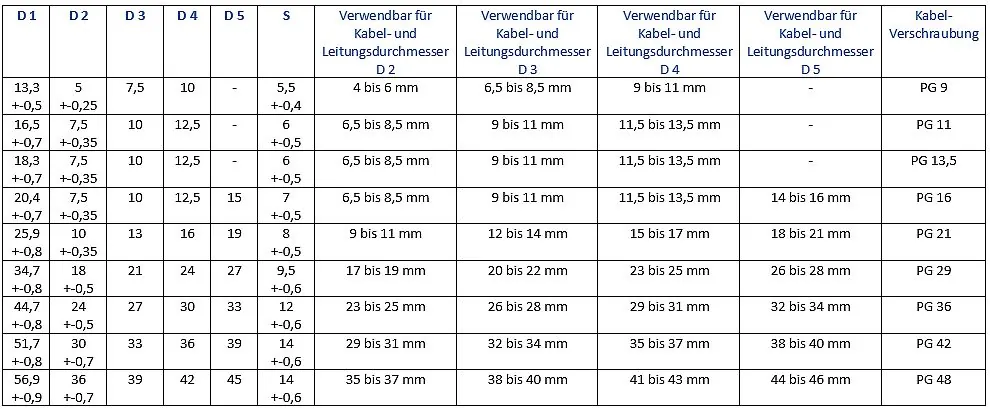

DIN 46 320 Teil 1
Toleranzen für Ausschneidbare Dichtringe (Einschnittringe)

Zulässige Abweichungen und Zuordnung für Kabel- und Leitungsdurchmesser sowie die passende Kabelverschraubung nach PG

Toleranzen auf die Durchmesser D3, D4 und D5 - je +-0,5 mm

Als Beispiel ein Einschnittring, passend für eine Kabelverschraubung PG 9:

D 1 = Außendurchmesser des Dichtrings (PG 9 = 13,3 mm)

D 2 = Innendurchmesser des Dichtrings (PG 9 = 5 mm)

S = Schnittstärke / Höhe des Dichtrings (PG 9 = 5,5 mm)

D 3, D 4, D 5 = Durchmesser der Einschnitte - Zum Heraustrennen mit dem Messer ausschneidbar oder per Hand reißbar (PG 9 = 7,5 / 10 mm)
