Formartikel & Flachdichtungen schnell, flexibel, werkzeuglos

Prototypen im 3D-Druck ermöglichen das werkzeuglose, schnelle und kosteneffizienteValidieren von Geometrie, Passung und Funktion – ideal für Formartikel undFlachdichtungen. Du

Definition und Bedeutung in der Industrie

Inhalt

Prototypen im 3D-Druck ermöglichen das werkzeuglose, schnelle und kosteneffiziente
Validieren von Geometrie, Passung und Funktion – ideal für Formartikel und
Flachdichtungen. Durch kurze Zyklen und schnelle Lieferzeiten lassen sich Änderungen/Anpassungen früh umsetzen, bevor Serienwerkzeuge beauftragt werden. Diese Seite erklärt Begriffe, Verfahren, Materialwahl (Filament/Harz/Pulver), DfAM-Regeln und Prüfmethoden.

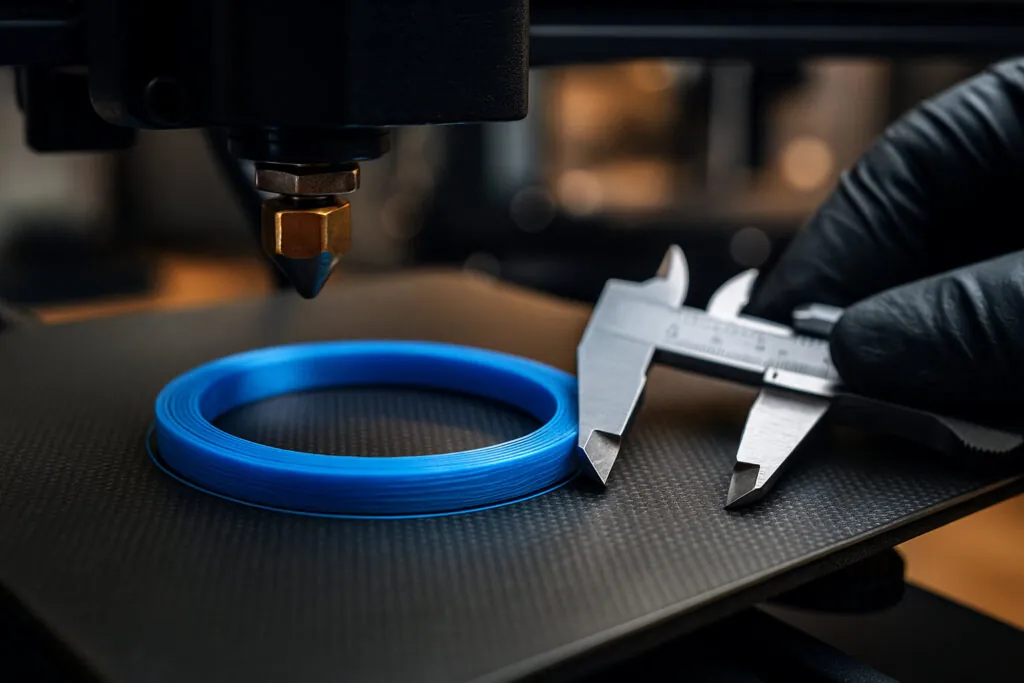

Was ist ein Prototyp im 3D-Druck?

Ein 3D-gedruckter Prototyp ist ein frühes Funktions- oder Geometriemuster, das ohne Serienwerkzeug
gefertigt wird. Ziel ist die risikoarme Validierung (Montage, Dichtfunktion, Ergonomie,
Toleranzbreite), bevor in Formen, Stanzwerkzeuge oder teure Prüfaufbauten investiert wird.

Arten von Prototypen (Fit-Form-Function)

TypZielBeispielHinweis
Form-PrototypGestalt/Ergonomie prüfenGehäuseschutzkappe, Dichtlippen-VorformOberflächenbild entscheidend, Materialeigenschaften zweitrangig
Fit-PrototypPassung/Montage prüfenFlachdichtung auf Flansch, O-Ring-Sitz in NutToleranzen und Einbauräume realitätsnah abbilden
Function-PrototypFunktion unter Last prüfenDichttest mit Kompression/Vakuum/DruckWerkstoffkennwerte und Kompressionsweg beachten
Werkstoff-ScreeningMaterialverhalten vergleichenTPU vs. flexibles Resin für Dichtungen3D-Druck-Werkstoffe ≠ Serienmischungen; Transfer beachten

Verfahren & Materialien (Filament/Harz/Pulver)

VerfahrenMaterialbeispieleStärkenTypische Toleranz*
FDM/FFF (Filament)TPU/TPE (Shore A ~85–98), PETG, PP, PC, PA-CFSchnell, günstig, elastische Muster (Dichtlippen/O-Ring-Geometrien)≈ ±0,2 mm + 0,2 % (Layer 0,15–0,30 mm)
SLS (Pulver)PA12Gute Maßhaltigkeit, isotropere Eigenschaften; Träger/Lehren/Geometrien≈ ±0,15 mm + 0,15 % (Layer 0,10–0,12 mm)
SLA/DLP (Harz)Flexible Resins (Shore A 50–80), Tough/StandardSehr feine Kanten & glatte Flächen (Dichtflächen-Mockups)≈ ±0,10 mm (Layer 0,05–0,10 mm)

*Richtwerte – abhängig von Bauteilgröße, Orientierung, Nacharbeit und Maschinenkalibrierung.

DfAM – Design for Additive Manufacturing (Kurzleitfaden)

  • Wandstärken: TPU/TPE ≥ 0,8–1,2 mm; Harz/SLS je nach Geometrie
  • Radien/Entschärfungen: r ≥ 0,6 mm an Kanten; Kerbwirkung vermeiden
  • Layer-Orientierung: Dichtkante quer zur Layerung → bessere Abdichtung
  • Kompression: Ziel-Vorpressung für Dichtungen typ. 10–25 % (materialabhängig)
  • Bohrungen/Schlitze: Ø ≥ 2 × Layerhöhe + 0,2 mm Nacharbeit vorsehen
  • Bauteilorientierung: Sicht/Dichtflächen oben; Stützstrukturen von Dichtflächen fernhalten

Toleranzen, Oberflächen & Qualitätssicherung

MerkmalRichtwert/VerfahrenPrüfungHinweis
Maßhaltigkeitsiehe Tabelle obenMaßbericht (n-Teile), 3D-Scan/CMMSerien-Toleranzen nicht 1:1 erwartbar
Shore-HärteTPU/TPE: A 85–98 · Resin: A 50–80MSA auf Shore-MessgerätTemperatur & Probe beeinflussen Ergebnis
Oberfläche DichtkanteFDM: nacharbeitbar · SLA: sehr feinRa Ziel 0,8–3,2 µmOptional: Schleifen/Versiegeln
DichtheitKompressions-/LecktestDruck/Vakuum/UnterwasserVorpressung dokumentieren

Dichtungsspezifische Hinweise (Formartikel & Flachdichtungen)

  • Materialtransfer: 3D-Druck-Werkstoffe sind surrogate; Serienfreigaben (z. B. KTW-BWGL/WRAS/FDA/UL 94) gelten nur für geprüfte Serienmaterialien.
  • Dichtlippen: Vorpressung 15–25 % anstreben; Lippenspitzen abrunden.
  • Flachdichtungen: So dünn wie möglich – so dick wie nötig (Unebenheiten).
  • DVR Druckverformungsrest: Bei TPU/Resin im Test berücksichtigen
  • Medienkontakt: Für Funktionsnachweise ggf. PA12-Aufnahme + TPU-Einsatz kombinieren.

Ablauf: Von der CAD-Datei zum Muster (5 Schritte)

  1. Datencheck & DfAM: STEP/STL/3MF prüfen, Dichtflächen definieren, Toleranzfeld klären.
  2. Material/Verfahren wählen: TPU/TPE (flexibel), PA12 (formstabil), Resin (feine Oberfläche).
  3. Produktion: Druckparameter (Layer, Füllung, Orientierung) projektbezogen.
  4. Finish & Messung: Entpulvern/Waschen, ggf. Schleifen/Versiegeln, Maßbericht/Scan.
  5. Review & Iteration: Anpassungen umsetzen; Express-Zyklus typ. 24–72 h.

Nutzen & Wirtschaftlichkeit

  • Werkzeugkosten sparen: Keine Form-/Stanzwerkzeuge in der Frühphase
  • Schnelle Lieferzeiten: Muster in Stunden/Tagen statt Wochen
  • Flexible Änderungen: Geometrie/Parameter kurzfristig anpassbar
  • Risikoarm: Serienfehler früh vermeiden und ohne große Kosten beseitigen

FAQ – Prototypen (3D-Druck)

Sind 3D-gedruckte Prototypen seriengleich?

Nein. Sie simulieren Geometrie und Funktion, Materialeigenschaften können abweichen. Serienfreigaben erfolgen im eigentlichen Werkstoff.

Welche Dateiformate werden akzeptiert?

STEP, STL, 3MF, IGES – Einheit in mm, Toleranzfeld und Materialwunsch angeben.

Wie realistisch sind Dichttests?

Sehr aussagekräftig für Passung/Vorpressung. Für Medien-/Trinkwasser- Nahrungsmittelkontakt sind Serienwerkstoffe mit Nachweisen erforderlich.
