Schlauchringe

Schlauchringe sind unverzichtbare Dichtungselemente, die in der Regel aus einem extrudierten Schlauch gefertigt werden. Ihr charakteristisches Merkmal ist ein runder, kreisförmiger Querschnitt, der durch das Ablängen von Schlauchstücken oder Meterware entsteht. Diese Ringe dienen hauptsächlich zur Abdichtung und Fixierung in verschiedenen industriellen Anwendungen und dienen außerdem als Puffer in statisch und dynamisch beanspruchten Komponenten.

Herstellungsmethoden

1. Extrusion im Extruder / Vulkanisation im Dampfkessel: Die am meisten angewandte Methode zur Herstellung von Schlauchringen ist die Extrusion. Dabei wird die unvulkanisierte Gummimischung in Form von Streifen dem Extruder zugeführt und mittels einer Schnecke nach vorne durch das Mundstück gefördert, um einen kreisrunden Schlauch mit den geforderten Durchmessern und gleichbleibenden Toleranzen ohne großen Mittenversatz zu erhalten. Dieser Schlauch wird dann in einem großen Dampfkessel ausvulkanisiert. Im letzten Schritt wird der fertige Schlauch auf die benötigte Länge geschnitten, um daraus die gewünschten Schlauchringe herzustellen.

1.1 Als Formschlauch mit engeren Toleranzen: Hierbei werden nach dem Prinzip eines Formartikels Schlauchstücke aus Form gefertigt, bei denen engere Toleranzen als bei der Extrusion möglich sind; ein nachträgliches Schleifen des Außendurchmessers ist hier nicht mehr nötig.

2. Zuschnitt und Weiterverarbeitung: Nach der Extrusion und der anschließenden Vulkanisation im Dampfkessel oder der Formschlauchfertigung können die Gummischläuche auf verschiedene Arten zugeschnitten und bearbeitet werden.

Schlauchringe: Die extrudierten oder formgefertigten Schläuche werden auf unterschiedlichen Schneidmaschinen teils über Kreismesser oder auch feststehende Messer auf die gewünschten Schnittstärken abgelängt.

Geschliffene Schlauchringe: Die extrudierten Schläuche werden auf einen Dorn gezogen und flächig über den Außendurchmesser auf eine engere Toleranz geschliffen. Dies ermöglicht einen passgenaueren Einbau, z.B. für Kabelverschraubungen, um eine optimale Zugentlastung für das durchgeführte Kabel zu gewährleisten.

Einschnittringe: Nachdem der extrudierte oder formgefertigte Schlauch per Kreismesser oder Hackschnitt auf die gewünschten Schlauchabschnitte konfektioniert wurde, haben wir die Möglichkeit, diese Ringe noch mit verschiedenen Durchmessern zu versehen. Diese können dann einfach per Hand oder mit einem Messer heraus getrennt werden. Der Vorteil hierbei ist, dass nur 1 Ring mit einem bestimmten Innen- und Außendurchmesser produziert werden muss und dann in einem kostengünstigeren Verfahren mit weiteren Durchmessern bearbeitet wird. Es entsteht dadurch eine Mehrfachverwendung eines einzelnen Rings. Auch bekannt unter dem Namen Universal-Dichtring oder wie früher gerne genannt als Zwiebelring.

Farbkennstreifen: Weiter haben wir die Möglichkeit, die gefertigten Schlauchringe, Dichtringe, Formdichtringe und Einschnittringe mit einem Farbkennstreifen am Außendurchmesser zu markieren. Dies dient z.B. zur schnellen und sicheren Unterscheidung der verschiedenen Werkstoffe, da eine bestimmte Größe oft in unterschiedlichen Qualitäten benötigt wird.

3. Materialauswahl und Ausführung: Schlauchringe werden aus einer Vielzahl von Elastomeren hergestellt, die jeweils spezifische Eigenschaften wie z.B. Abriebfestigkeit, Alterungsbeständigkeit, Beständigkeit gegen Chemikalien und verschiedene Temperaturbereiche bieten. Zu den häufig verwendeten Materialien gehören NK, NBR, CR, EPDM, FPM/FKM (Viton®) und Silikon. Die Auswahl des richtigen Materials hängt von den Anforderungen der Anwendung ab.

Die präzise Fertigung von Schlauchringen, sei es durch Extrusion oder aus Form gefertigt, gewährleistet, dass sie den spezifischen Anforderungen verschiedener Branchen gerecht werden. Die Vielseitigkeit und Flexibilität dieser Dichtungselemente machen sie zu einer unverzichtbaren Komponente in Bereichen wie z.B. der Elektroindustrie, der Verbindungstechnik, dem Maschinen- und Anlagenbau, der Sanitärindustrie und im Automotive-Bereich.

Bei SIEGEL Dichtungen bieten wir nicht nur standardisierte Schlauchringe und Formringe an, sondern stehen Ihnen auch für maßgeschneiderte Lösungen für Ihr Endprodukt und eine technische Beratung zur Verfügung. Kontaktieren Sie uns gerne für weitere Informationen zu unseren Produkten und Dienstleistungen.

Schlauchringe sind vielseitige Dichtungselemente, die in einer Vielzahl von Industriezweigen und technischen Anwendungen eingesetzt werden. Als Ihr Partner für Schlauchringe bieten wir maßgeschneiderte Lösungen, die den jeweiligen Anforderungen verschiedener Branchen gerecht werden.

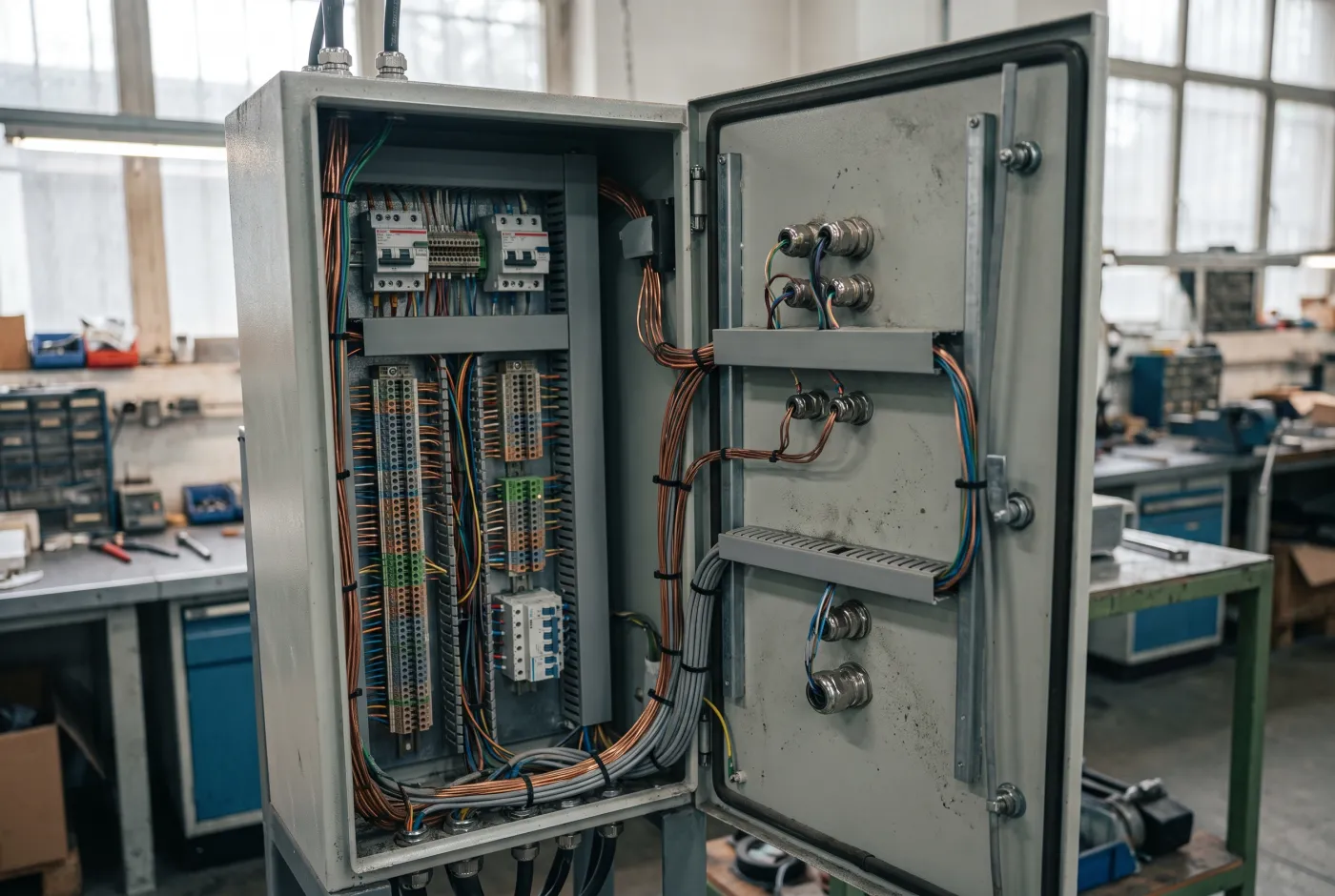

Elektroindustrie: In der Elektroindustrie dienen Schlauchringe zur Isolation und Abdichtung von elektrischen Komponenten, Schaltschränken, Steckverbindern und Kabelverschraubungen. Sie gewährleisten nicht nur eine sichere Abdichtung, sondern dienen auch zur Zugentlastung und als Knickschutz des durchgeführten Kabels und bieten außerdem einen Schutz vor Feuchtigkeit und Umwelteinflüssen, auf Wunsch auch als EMV-Dichtungen.

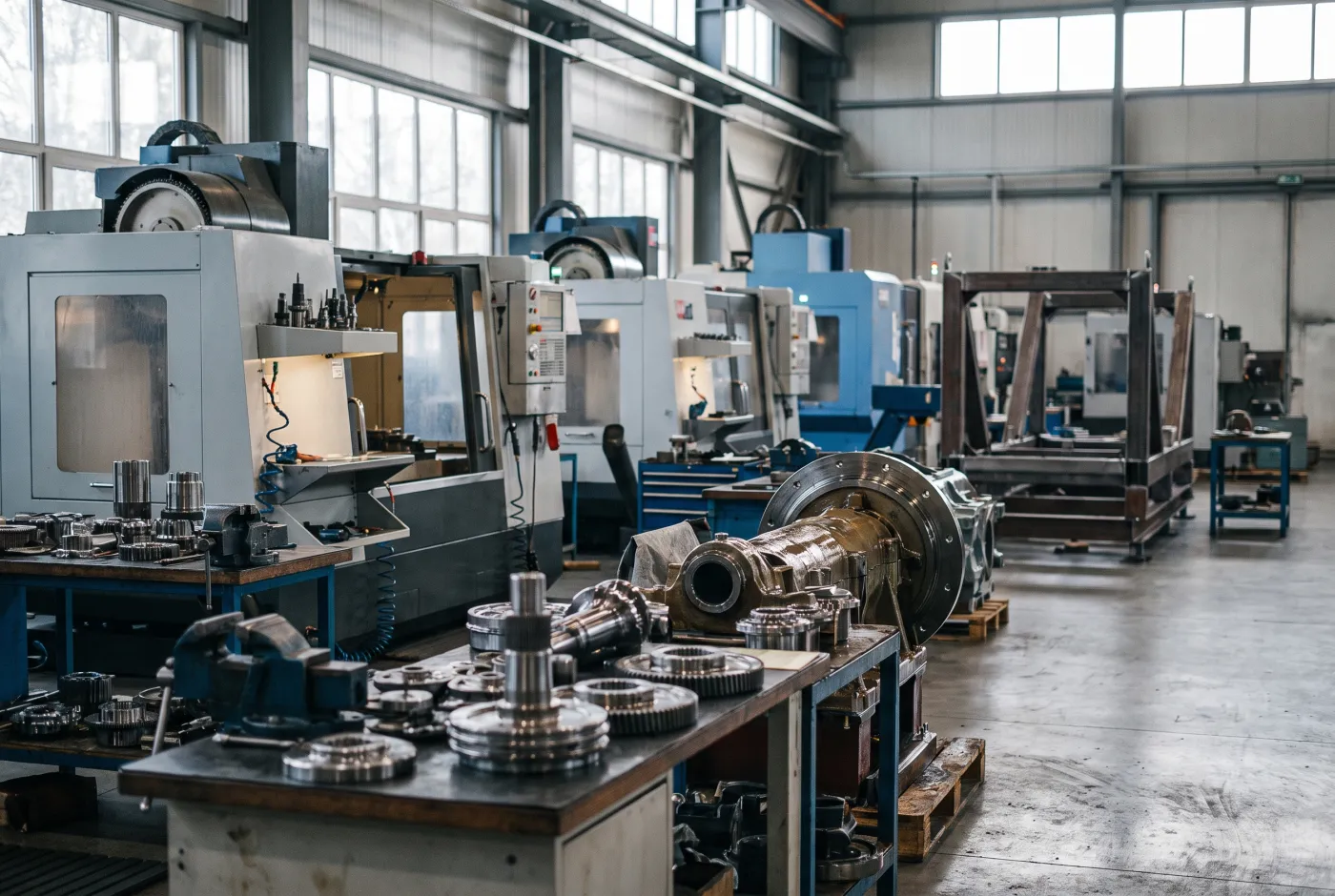

Maschinen- und Anlagenbau: Im Maschinen- und Anlagenbau kommen Schlauchringe häufig in verschiedenen Dichtungssystemen, Verbindungen und elektrischen Baugruppen zum Einsatz. Sie bieten zuverlässigen Schutz vor Staub, Schmutz und verschiedenen Medien, was die Betriebszuverlässigkeit und Lebensdauer der Maschinen erhöht. Ebenso können Schlauchringe in diesem Bereich auch als Puffer eingesetzt werden.

Befestigungs- und Verbindungstechnik: Bei der Befestigungs- und Verbindungstechnik spielen Schlauchringe eine entscheidende Rolle bei der sicheren Fixierung und Abdichtung von Bauteilen. Sie werden beispielsweise in Rohrleitungen, Steckverbindungen, Wandmontagen, Gehäusen und Verschlussmechanismen verwendet, um für eine verlässliche Abdichtung zweier Komponenten zu sorgen.

Gebäudetechnik: In der Gebäudetechnik dienen Schlauchringe zur Abdichtung und Isolation von sanitären Anlagen, Heizungs- und Klimaanlagen sowie anderen installationsbezogenen Komponenten. Sie tragen dazu bei, Energieverluste zu minimieren und eine sichere Abdichtung zu garantieren.

Sanitärindustrie: In der Sanitärindustrie sind Schlauchringe unverzichtbar für die Abdichtung von Rohrverbindungen, Armaturen und verschiedensten sanitären Installationen. Sie gewährleisten eine zuverlässige Abdichtung und unterstützen die hygienischen Standards in sanitären Anlagen. In diesem Bereich können wir auch nach verschiedenen Normen liefern, z.B. nach KTW, DVGW, W270, WRAS u.a.

Unsere Schlauchringe erfüllen aktuelle Qualitätsstandards und sind auf Wunsch und Einsatzfall auch auf verschiedene Normen und Zulassungen ausgelegt. Wir bieten passende Lösungen und Werkstoffe, die den spezifischen Anforderungen und Regularien Ihrer Branche entsprechen.

KTW-BWGL und DVGW: Unsere für Schlauchringe eingesetzten Elastomerqualitäten sind auf Wunsch gemäß KTW-BWGL und DVGW geprüft und zugelassen, was ihre Eignung für den Einsatz in Trinkwasseranwendungen gewährleistet.

EN16421 (W270): Die Norm, die den Einfluss von Materialien und Werkstoffen auf Wasser für den menschlichen Gebrauch im Bezug der Vermehrung von Mikroorganismen regelt. Für den Einsatz in der Lebensmittel- und Getränkeindustrie entsprechen unsere Schlauchringe auf Wunsch der EN16421 (W270), die hohe Hygienestandards und Materialverträglichkeit sicherstellt.

FDA, BfR und EG 1935/2004: Für Anwendungen, die direkten Kontakt mit Lebensmitteln erfordern, sind unsere Schlauchringe auch nach FDA, BfR und EG 1935/2004 zertifiziert und erfüllen die strengen gesetzlichen Vorgaben für Lebensmittelkontaktmaterialien.

UL94 V: Unsere Schlauchringe sind auf Wunsch und Anwendungsfall gemäß UL94 V selbstverlöschend und flammwidrig, was ihre Sicherheit und Verwendbarkeit in feuergefährdeten Umgebungen gewährleistet.

Diese Zertifizierungen und Normen unterstreichen unsere Verpflichtung zur Qualität und Sicherheit unserer Produkte. Unsere Schlauchringe erfüllen die erforderlichen Vorgaben und sind für Ihre spezifischen Anforderungen optimal ausgelegt. Kontaktieren Sie uns für weitere Informationen zu unseren Zulassungen und Normen für Ihre individuellen Anwendungen.

Bei SIEGEL Dichtungen bieten wir maßgeschneiderte Lösungen für Schlauchringe an, um den individuellen Anforderungen unserer Kunden gerecht zu werden. Unser Angebot umfasst eine Vielzahl an Möglichkeiten, um sicherzustellen, dass unsere Schlauchringe in allen Bereichen zu Ihren spezifischen Bedürfnissen passen.

Farbkennstreifen für bessere Unterscheidung: Auf Wunsch können wir unsere Schlauchringe mit Farbkennstreifen auf dem Außendurchmesser versehen. Diese Kennzeichnung hilft dabei, die verschiedenen Qualitäten leichter zu unterscheiden und die richtige Anwendung in Ihrem Betrieb zu gewährleisten.

Kleinserie bis Großserie: Wir sind in der Lage, Schlauchringe sowohl in Kleinserien als auch in Großserien zu fertigen. Egal, ob Sie eine kleine Charge für spezielle Anwendungen benötigen oder große Mengen für die Serienproduktion: Wir stehen Ihnen mit unserem Know-how und unserer Flexibilität zur Seite.

Nach PG, metrisch oder Ihren Vorgaben: Unsere Schlauchringe können nach den gängigen Normen wie PG oder metrisch gefertigt werden. Zudem sind wir in der Lage, uns nach Ihren individuellen Vorgaben zu richten, um sicherzustellen, dass die Schlauchringe exakt Ihren technischen Spezifikationen entsprechen.

Unser Ziel ist es, Ihnen qualitative Schlauchringe anzubieten, die all Ihre Anforderungen erfüllen. Kontaktieren Sie uns gerne für weitere Informationen oder um Ihre speziellen Anforderungen mit uns zu besprechen. Wir freuen uns darauf, Ihnen mit unserer Expertise zur Seite zu stehen.

Die Bestellung Ihrer Schlauchringe ist einfach und unkompliziert, um Ihnen den bestmöglichen Service zu bieten. Hier erfahren Sie, wie Sie Ihre individuellen Schlauchringe bei uns bestellen können:

Kontaktieren Sie uns: Nehmen Sie Kontakt mit unserem erfahrenen Team auf, entweder telefonisch oder per E-Mail. Unsere Experten stehen Ihnen gerne zur Verfügung, um Ihre Anforderungen zu besprechen und Ihnen bei der Auswahl der richtigen Schlauchringe zu helfen.

Beratung und Angebot: Basierend auf Ihren spezifischen Anforderungen und Anwendungen bieten wir Ihnen eine umfassende Beratung an. Wir erstellen Ihnen ein individuelles Angebot, das auf Ihre Bedürfnisse zugeschnitten ist, einschließlich Preisgestaltung und Lieferbedingungen.

Bestellung: Sobald Sie mit unserem Angebot zufrieden sind, können Sie Ihre Bestellung aufgeben. Wir sorgen dafür, dass Ihre Schlauchringe gemäß den vereinbarten Spezifikationen und Mengen geliefert werden.

Nachbetreuung: Auch nach der Lieferung stehen wir Ihnen weiterhin zur Verfügung. Wir bieten Ihnen einen erstklassigen Kundenservice, um sicherzustellen, dass Ihre Erwartungen erfüllt werden und Sie mit unseren Produkten voll zufrieden sind.

Nutzen Sie die Möglichkeit, Ihre Schlauchringe bei uns zu bestellen und profitieren Sie von unserer langjährigen Erfahrung und unserem Engagement für Qualität und Kundenzufriedenheit. Kontaktieren Sie uns noch heute, um mehr zu erfahren und Ihre Bestellung zu platzieren!
